NPT1/4

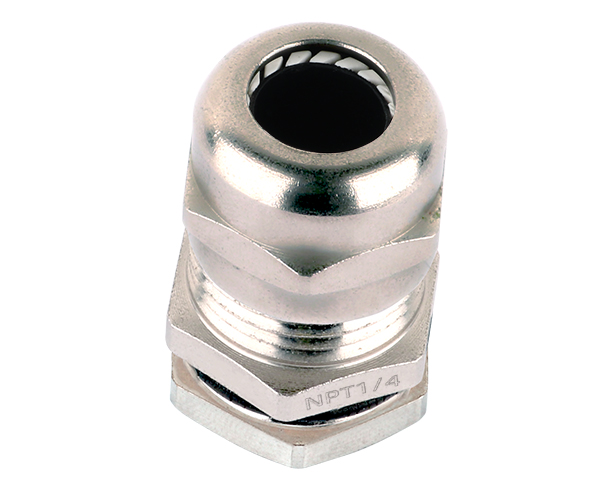

NPT1/4" M-N1/4B-C-COM金属防水接头
型号:
NPT1/4"
料号:
M-N1/4B-C-COM
螺纹类型:
NPT
材料:
黄铜镀镍
防水圈:
改性橡胶(可定制硅胶)
工作温度:
-40℃-100℃,短时120℃
颜色种类:
灰色
塑胶材质:
PA66或PA6
防水等级:
IP68


NPT1/4" M-N1/4B-C-COM金属防水接头特点:
NPT1/4" M-N1/4B-C-COM金属防水接头六角顶端倾角,R型圆弧倒角设计,质感圆滑,NPT1/4" M-N1/4B-C-COM金属防水接头严苛的生产标准与品质管控,做防水接头我们是认真的,为中国智造添砖加瓦

接头基本参数
型号
材质
卡口范围
螺纹外径(AG)
螺纹长度(GL)
高度(H)
扳手尺寸
货号
NPT1/4
CU
3-6.5
13.7
7
19
14
M-N1/4A-C-COM
NPT1/4
CU
2-5
13.7
7
19
14
M-N1/4B-C-COM
NPT3/8
CU
4-8
17.1
7
21
20
M-N3/8A-C-COM
NPT3/8
CU
2-6
17.1
7
21
20
M-N3/8B-C-COM
NPT1/2
CU
6-12
21.3
8
22
24
M-N1/2A-C-COM
NPT1/2
CU
5-9
21.3
8
22
24
M-N1/2B-C-COM
NPT3/4
CU
13-18
26.6
8
26
30
M-N3/4A-C-COM
NPT3/4
CU
9-16
26.6
8
26
30
M-N3/48B-C-COM
NPT1
CU
18-25
33.2
10
31
40
M-NPT1A-C-COM
NPT1
CU
13-20
33.2
10
31
40
M-NPT1B-C-COM
NPT1 1/4
CU
22-32
42.1
10
37
50
M-N1 1/4A-C-COM
NPT1 1/4
CU
20-26
42.1
10
37
50
M-N1 1/4B-C-COM
NPT2
CU
37-44
60.3
11
38
67
M-N2A-C-COM
NPT2
CU
29-35
60.3
11
38
67
M-N2B-C-COM
*  M:公制螺纹 PG:德制螺纹 NPT:美制螺纹 ,颜色也可以根绝客人要求配色

NPT1/4" M-N1/4B-C-COM金属防水接头内部结构解析:
结构实物图片 尼龙防水接头
结构图纸 尼龙防水接头

NPT1/4" M-N1/4B-C-COM金属防水接头橡胶紧固圈和堵头可选规格尼龙防水接头
产品上下角度以及带堵头图片尼龙防水接头
